راهنمای انتخاب کلید مینیاتوری مناسب با توجه به آمپراژ مصرفی (بررسی برند اسپکتر)

انتخاب کلید مینیاتوری با توجه به آمپراژ، یک اصل کلیدی در تامین تجهیزات الکتریکی صنعت برق است. آمپراژ مصرفی به میزان جریان الکتریکی گفته می‌شود که یک دستگاه یا مصرف‌کننده‌ی الکتریکی برای عملکرد خود از منبع برق دریافت می‌کند.

این جریان با واحد آمپر (A) اندازه‌گیری می‌شود و نشان‌دهنده‌ی میزان برق مصرفی در یک لحظه از زمان است.

آمپراژ مصرفی معمولاً به نوع و توان دستگاه بستگی دارد؛ هرچه توان مصرفی یک وسیله بیشتر باشد، آمپراژ مورد نیاز آن نیز بالاتر خواهد بود. از این رو اگر قصد خرید کلید مینیاتوری مناسب را دارید، لازم است که در خصوص این واحد سنجش بیشتر بدانید. به‌طور مثال، کلید مینیاتوری 25 آمپر اسپکتر یکی از پرکاربردترین‌ها در بازار مبتنی بر نیازهای برقی است. همین‌طور اگر برند کلید مینیاتوری برای شما مهم است، راهنمای ذیل پاسخی دقیق بر این سوال که انتخاب کلید مینیاتوری با توجه به آمپراژ چگونه است خواهد بود.

نحوه انتخاب کلید مینیاتوری مناسب با توجه به آمپراژ مصرفی

برای انتخاب یک کلید مینیاتوری مناسب، توجه به آمپراژ مصرفی اولین و مهم‌ترین گام است، اما این تنها بخشی از فرآیند تصمیم‌گیری است. کلید مینیاتوری صرفاً یک وسیله محافظتی ساده نیست، بلکه قلب سیستم ایمنی مدار برق در برابر اضافه‌بار و اتصال کوتاه است. مثلا کلید مینیاتوری 10 آمپر اسپکتر، در بیشتر ساختمان‌ها جز این سیستم است.

انتخاب اشتباه آن می‌تواند منجر به عملکرد ناقص، قطعی‌های بی‌مورد، و حتی آتش‌سوزی شود. بنابراین، انتخاب کلید مناسب باید با دقت، دانش فنی و شناخت کامل از رفتار مصرف‌کننده‌ها انجام گیرد. آمپراژ مصرفی نقطه آغاز است، اما باید با درک بار مصرفی، نوع بار، تیپ کلید، ظرفیت قطع، شرایط محیطی و هماهنگی با سایر تجهیزات ترکیب شود. پس انتخاب کلید مینیاتوری با توجه به آمپراژ باید مبتنی بر این شروط انجام گردد.

۱. شناسایی دقیق آمپراژ مصرفی

آمپراژ مصرفی، جریان واقعی موردنیاز مصرف‌کننده یا گروهی از مصرف‌کننده‌ها در یک مدار است. این جریان باید با استفاده از فرمول‌های مهندسی یا از طریق دیتاشیت تجهیزات محاسبه یا اندازه‌گیری شود. به‌عنوان نمونه، برای یک مدار روشنایی خانگی با چند لامپ LED، ممکن است جریان مصرفی بین ۵ تا ۱۰ آمپر باشد، اما برای یک موتور صنعتی، جریان شروع و کارکرد به‌مراتب بالاتر خواهد بود. رنج انتخابی برای کاربری خانگی متغیر است. گاهی برای مصارف خانگی و نیمه‌صنعتی،

کلید مینیاتوری 16 آمپر اسپکتر انتخاب خواهد شد.

علاوه بر این نکات و تفاسیر، کلید مینیاتوری باید از نظر آمپراژ به گونه‌ای انتخاب شود که در حالت عادی اجازه عبور جریان موردنیاز تجهیزات را بدهد، اما در صورت عبور جریان بیش‌ازحد مجاز (بیش از ظرفیت نامی کلید) در مدت‌زمان مشخص، مدار را قطع کند. معمولاً کلیدهای مینیاتوری در رنج‌هایی مانند ۶، ۱۰، ۱۶، ۲۰، ۲۵، ۳۲، ۴۰، ۵۰ و ۶۳ آمپر تولید می‌شوند.

۲. انتخاب تیپ کلید متناسب با نوع بار (تیپ B، C، D و ...)

تیپ کلیدهای مینیاتوری به رفتار مغناطیسی آن‌ها در برابر جریان هجومی مربوط است. بارهای مختلف در لحظه شروع به کار، جریان‌های متفاوتی از خود نشان می‌دهند. برای مثال:

·         تیپ B: مناسب برای بارهای مقاومتی مانند روشنایی، بخاری و مصرف‌کننده‌های خانگی. این نوع کلید در جریان هجومی ۳ تا ۵ برابر جریان نامی قطع می‌کند.

·         تیپ C: مناسب برای بارهای القایی مانند موتورهای کوچک، کولر گازی، و وسایل با جریان هجومی متوسط. در جریان ۵ تا ۱۰ برابر جریان نامی قطع می‌شود.

·         تیپ D: مناسب برای بارهایی با جریان هجومی بسیار بالا مانند ترانسفورماتورها، موتورها با بار سنگین، یا لامپ‌های تخلیه گازی. در ۱۰ تا ۲۰ برابر جریان نامی قطع می‌کند.

انتخاب اشتباه تیپ، حتی با در نظر گرفتن آمپراژ صحیح، می‌تواند منجر به قطع‌های بی‌مورد یا عدم قطع در مواقع ضروری شود.

۳. ظرفیت قطع (Breaking Capacity)

ظرفیت قطع، حداکثر جریان خطایی است که کلید قادر به قطع آن بدون آسیب به خود می‌باشد. این مقدار معمولاً بر حسب کیلوآمپر (kA) بیان می‌شود. در مصارف خانگی معمولاً کلید با ظرفیت قطع ۶kA کافی است، ولی در مراکز صنعتی و تابلوهای برق با ریسک اتصال کوتاه بالا، استفاده از کلیدهایی با ظرفیت قطع ۱۰ یا ۱۵kA توصیه می‌شود.

۴. هماهنگی با مشخصات کابل

ظرفیت کابل‌های برق نیز باید با جریان کلید هم‌راستا باشد. اگر کلید آمپر بالایی داشته باشد و کابل توان عبور این جریان را نداشته باشد، در صورت اضافه‌بار ابتدا کابل داغ شده و آسیب می‌بیند. باید اطمینان حاصل شود که کابل انتخابی می‌تواند حداقل ۱۰ تا ۱۵ درصد بیشتر از جریان نامی کلید، به‌صورت مداوم جریان عبور دهد. این یک اصل کلیدی در انتخاب کلید مینیاتوری با توجه به آمپراژ است.

۵. شرایط محیطی نصب

دمای محیط تأثیر مستقیمی بر عملکرد کلید دارد. در محیط‌هایی با دمای بالا، کلید زودتر از مقدار نامی‌اش قطع می‌کند، درحالی‌که در دمای پایین، ممکن است دیرتر از حد مورد انتظار عمل کند. برخی برندها مانند اسپکتر یا اشنایدر در کاتالوگ فنی خود، جداولی برای اصلاح جریان نامی کلید با توجه به دمای محیط ارائه می‌دهند.

۶. هماهنگی انتخاب کلید با سایر تجهیزات حفاظتی

در مدارهایی که چند سطح حفاظتی دارند (مثلاً کلید اصلی و فرعی)، کلیدها باید با یکدیگر هماهنگ باشند تا در هنگام بروز خطا، کلید سطح پایین‌تر (نزدیک‌تر به بار) ابتدا قطع کند. این اصل تحت عنوان «Selectivity» یا انتخاب‌پذیری مطرح می‌شود. انتخاب کلیدی با جریان و ویژگی عملکردی مناسب در هماهنگی با کلیدهای بالا‌دستی، از قطعی‌های ناخواسته و گسترده جلوگیری می‌کند.

۷. برند و استاندارد محصول

کلیدهای مینیاتوری باید تحت آزمون‌های استاندارد بین‌المللی مانند IEC 60898 یا IEC 60947 تست شده باشند. برندهایی مثل اسپکتر، هیوندا، ABB، اشنایدر و LS در بازار ایران شناخته‌شده و دارای گواهینامه‌های معتبر هستند. کیفیت فنر داخلی، دقت عملکرد مغناطیسی و جنس بدنه از عوامل کلیدی در عملکرد ایمن کلید محسوب می‌شود.

چرا برند کلید مینیاتوری اسپکتر؟

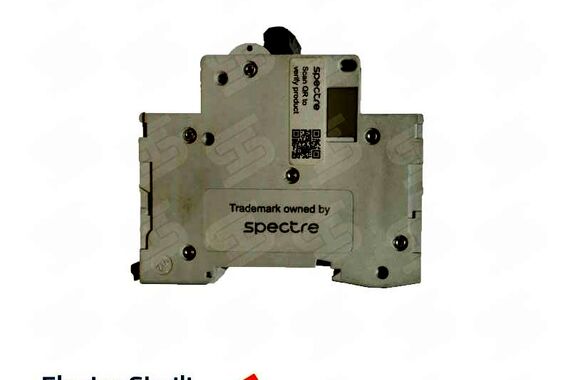

برند اسپکتر (Spectre) یکی از نام‌های معتبر در زمینه تولید کلیدهای مینیاتوری (MCB) در ایران است که سابقه‌ای مرتبط با شرکت اشنایدر الکتریک فرانسه دارد. در دهه ۱۳۵۰، شرکت اشنایدر الکتریک با سرمایه‌گذاری مستقیم در ایران فعالیت خود را آغاز کرد و محصولات خود را تحت نام اشنایدر تولید و عرضه می‌نمود. با توجه به تحریم‌های بین‌المللی و محدودیت‌های تجاری، این شرکت در سال‌های اخیر نام تجاری خود را به اسپکتر تغییر داد، اما همچنان با حفظ کیفیت و استانداردهای بین‌المللی به تولید ادامه می‌دهد.

کلیدهای مینیاتوری اسپکتر با بهره‌گیری از تکنولوژی‌های حرارتی و مغناطیسی، حفاظت مؤثری در برابر اضافه‌بار و اتصال کوتاه فراهم می‌کنند. این کلیدها در انواع مختلفی از جمله تیپ‌های B، C، D، K و Z تولید می‌شوند که هر کدام برای کاربردهای خاصی طراحی شده‌اند. به عنوان مثال، تیپ B برای مصارف خانگی و روشنایی مناسب است، در حالی که تیپ C برای کاربردهای صنعتی با جریان‌های هجومی بالا استفاده می‌شود. برای خرید و انتخاب کلید مینیاتوری با توجه به آمپراژ نیز گزینه‌های زیادی از این برند در دسترس است.

سخن پایانی

در خصوص نحوه انتخاب کلید مینیاتوری با توجه به آمپراژ و نکات فنی و کلیدی مهم در این باب گفتیم. در جمع‌بندی، انتخاب کلید مینیاتوری بر اساس آمپراژ، تنها نقطه شروع تصمیم‌گیری است و نباید به‌تنهایی مبنای انتخاب نهایی قرار گیرد. جریان نامی کلید باید هم‌راستا با مصرف واقعی مدار باشد، اما هم‌زمان باید با نوع بار (مقاومتی یا القایی)، تیپ مناسب کلید، ظرفیت کابل، شرایط محیطی، و سطح حفاظتی مورد نیاز مطابقت داشته باشد. کلیدی که تنها از نظر آمپراژ درست انتخاب شده باشد، اما تیپ ناهماهنگ یا ظرفیت قطع ناکافی داشته باشد، نه‌تنها از مدار محافظت نمی‌کند، بلکه ممکن است در زمان وقوع خطا عملکرد درستی نداشته باشد.
